Создание нового компонента на базе элементов управления из библиотеки ComCtl32

С каждой версией Internet Explorer Microsoft поставляет новую библиотеку ComQ132 с новыми элементами управления. Программисты Borland пытаются поспеть за ними, но получается это не всегда. Так что полезно было бы и самому научиться создавать оболочку для новых и необходимых элементов управления, тем более, что это несложно. Рассмотрим это на примере.

Подходящей кандидатурой может служить редактор IP-адресов, появившийся в версии библиотеки 4.71 (Internet Explorer 4.0). Это элемент, упрощающий редактирование адресов для многих Internet-компонентов и приложений.

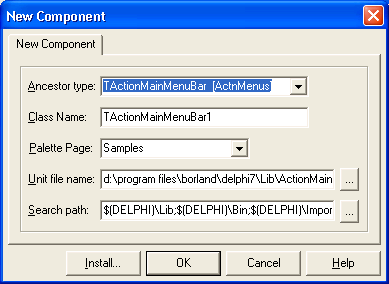

Рис. 5.8. Мастер создания новых компонентов Delphi 7

Мастер создания новых компонентов (рис. 5.8) создаст для нас шаблон. Поскольку элементы из состава библиотеки ComCtl32 есть не что иное, как окна со специфическими свойствами, наш компонент мы породим от TWinControl. IP-редактор представляет собой окно класса WC_IPADDRESS.

Название нового компонента выбрано TCustomiPEdit. Такая схема принята разработчиками Delphi для большинства компонентов VCL. Непосредственным предком, допустим, TEdit является компонент TCustomEdit.

Первым делом при создании компонента — особо не раздумывая — следует опубликовать типовые свойства и события, которые есть у большинства визуальных компонентов. Чтобы не занимать место в книге, позаимствуем их список у любого другого компонента из модуля ComCtrls.pas.

Далее приступим к описанию свойств, которыми будет отличаться наш компонент от других. Возможности, предоставляемые IP-редактором, описаны в справочной системе MSDN. Визуально он состоит из четырех полей, разделенных точками (рис. 5.9).

Рис. 5.9. Тестовое приложение, содержащее IP-редактор (внизу)

Для каждого из полей можно задать отдельно верхнюю и нижнюю границы допустимых значений. Это удобно, если вы планируете работать с адресами какой-либо конкретной IP-сети. По умолчанию границы равны 0—255.

Элемент управления обрабатывает шесть сообщений (см. документацию MSDN), которые сведены в табл. 5.8.

Таблица 5.8. Сообщения, обрабатываемые элементом управления IP Address Control

Сообщение

Назначение

IPM CLEARADDRESS

Очистить поле адреса

IPM GETADDRESS

Считать адрес

IPM_ISBLANK

Проверить, не пустое ли поле адреса

IPM SETADDRESS

Установить адрес

IPM_SETFOCUS

Передать фокус заданному полю элемента управления

IPM_SETRANGE

Установить ограничения на значения в заданном поле

Кроме перечисленных, IP-редактор извещает приложение об изменениях, произведенных пользователем, путем посылки ему сообщения WM_NOTIFY.

Следует иметь в виду, что IP-редактор не является потомком обычного редактора (TCustomEdit) и не обрабатывает характерные для того сообщения ЕМ_ХХХХ, так что название TCustomipEdit отражает только внешнее сходство.

В создаваемом коде компонента первым делом нужно переписать конструктор Create и метод createParams. Последний метод вызывается перед созданием окна для установки его будущих параметров. Именно здесь нужно инициализировать библиотеку общих элементов управления ComCtl32 и породить новый класс окна.

constructor TIPEditor.Create(AOwner: TComponent);

 begin

inherited Create(AOwner);

ControlStyle := [csCaptureMouse, csClickEvents, csDoubleClicks, csOpaque];

Color := clBtnFace;

Width := 160;

Height := 25;

Align := alNone;

end;

procedure TIPEditor.CreateParams(var Params: TCreateParams);

 begin

InitCommonControl(ICC_INTERNET_CLASSES);

inherited CreateParams(Params);

CreateSubClass(Params, WC_IPADDRESS);

end;

После создания свое значение получает дескриптор окна Handle (это свойство унаследовано от TwinControl). Все чтение/запись свойств элемента происходит путем обмена сообщениями с использованием этого дескриптора. Минимально необходимыми для работы являются свойства IP (задает IP-адрес в редакторе), ipstring (отображает его в виде текстовой строки) и процедура clear (очищает редактор).

Реализовано это следующим образом:

 Листинг 5.2. Исходный код компонента TCustomlPEdit

unit uIPEdit;

interface

uses

Windows, Messages, SysUtils, Classes, Controls;

type

TCustomlPEdit = class(TWinControl)

 private

{ Private declarations }

 FIPAddress: DWORD;

 FIPLimits: array [0..3] of word;

 FCurrentField : Integer;

//procedure CMWantSpecialKey(var Msg: TCMWantSpecialKey);

 message CM_WANTSPECIALKEY;

procedure WMGetDlgCode(var Message: TWMGetDlgCode);

message WM_GETDLGCODE;

procedure CMDialogChar(var Message: TCMDialogChar);

 message CM_DIALOGCHAR;

//procedure CMDialogKey(var Message: TCMDialogKey);

 message CM_DIALOGKEY;

procedure CNNotify(var Message: TWMNotify);

message CN_NOTIFY;

protected

{ Protected declarations }

function GetIP(Index: Integer): Byte;

procedure SetIP(Index: Integer; Value: Byte);

function GetMinIP(Index: Integer): Byte;

procedure SetMinIP(Index: Integer; Value: Byte);

function GetMaxIP(Index: Integer): Byte;

procedure SetMaxIP(Index: Integer; Value: Byte);

function GetlPString: string;

procedure SetlPString(Value: string);

function IsBlank: boolean;

procedure SetCurrentFieldfIndex: Integer);

//

procedure CreateParams(var Params: TCreateParams); override;

procedure CreateWnd; override;

//procedure KeyDown(var Key: Word; Shift: TShiftState);override;

function IPDwordToString(dw: DWORD): string;

function IPStringToDword(s: string): DWORD;

public

{ Public declarations }

constructor Create(AOwner: TComponent);

override;

property IP[Index: Integer]: byte read GetIP write SetIP;

property MinIP[Index: Integer]: byte read GetMinIP write SetMinIP;

property MaxIP[Index: Integer]: byte read GetMaxIP write SetMaxIP;

property IPString : string read GetlPString write SetlPString;

property CurrentField : Integer read FCurrentField write SetCurrentField;

 procedure Clear;

end;

TIPEdit = class(TCustomlPEdit)

published

property Align;

property Anchors;

property BorderWidth;

property DragCursor;

property DragKind;

property DragMode;

property Enabled;

property Font;

property Hint;

property Constraints;

property ParentShowHint;

property PopupMenu;

property ShowHint;

property TabOrder;

property TabStop;

property Visible;

property OnContextPopup;

property OnDragDrop;

property OnDragOver;

property OnEndDock;

property OnEndDrag;

property OnEnter;

property OnExit;

property OnMouseDown;

property OnMouseMove;

property OnMouseUp;

property OnStartDock;

property OnStartDrag;

{ Published declarations }

property IPString;

end;

procedure Register;

implementation

uses Graphics, commctrl, comctrls;

constructor TCustomlPEdit.Create(AOwner: TComponent);

begin

inherited Create(AOwner);

FIPAddress := 0;

ControlStyle := [csCaptureMouse, csClickEvents, csDoubleClicks, csOpaque];

Color := clBtnFace;

Width := 160;

Height := 25;

Align := alNone;

TabStop := True; end;

procedure TCustomlPEdit.CreateParams(var Params: TCreateParams);

 begin

InitCommonControl(ICC_INTERNET_CLASSES);

inherited CreateParams(Params); CreateSubClass(Params, WC_IPADDRESS);

with Params do

begin

Style := WS_VISIBLE or WS_BORDER or WS_CHILD;

if NewStyleControls and CtlSD then

begin

Style := Style and not WS_BORDER; ExStyle := ExStyle or WS_EX_CLIENTEDGE;

end;

end;

 end;

procedure TCustomlPEdit.CreateWnd;

 var i: Integer;

begin

inherited CreateWnd; Clear;

{ for i := 0 to 3 do

 begin

MinIP[i] := 0; MaxIP[i] := $FF; end; }

CurrentField := 0;

 end;

procedure TCustomlPEdit.WMGetDlgCode(var Message: TWMGetDlgCode);

 begin

inherited;

Message.Result := {Message.Result or} DLGC_WANTTAB;

end;

procedure TCustomlPEdit.CNNotify(var Message: TWMNotify);

 begin

with Message.NMHdr" do

 begin case Code of

IPN_FIELDCHANGED : begin

FCurrentField := PNMIPAddress(Message.NMHdr)~.iField; {if Assigned(OnlpFieldChange) then

with PNMIPAdress(Message.NMHdr)^ do begin

OnIPFieldChange(Self, iField, iValue);}

 end;

end;

end;

end;

(procedure TCustomlPEdit.KeyDown(var Key: Word; Shift: TShiftState);

begin

inherited KeyDown(Key, Shift);

 if Key = VKJTAB then if ssShift in Shift then

CurrentField := (CurrentField -1+4) mod 4

 else

CurrentField := (CurrentField + I) mod 4; end; }

{procedure TCustomlPEdit.CMWantSpecialKey(var Msg: TCMWantSpecialKey);

begin

inherited;

//Msg.Result := Ord(Char(Msg.CharCode) = #9) ; end;}

procedure TCustomlPEdit.CMDialogChar(var Message: TCMDialogChar);

begin with Message do

if CharCode = VKJTAB then

begin

Message.Result := 0; if GetKeyState(VK_SHIFT)<>0 then

begin

if (CurrentField=0) then Exit; CurrentField := CurrentField — 1;

 end

else

begin

if (CurrentField=3) then Exit; CurrentField := CurrentField + 1;

end;

Message.Result := 1; end //VK_TAB

else

inherited; end;

{procedure TCustomlPEdit.CMDialogKey(var Message: TCMDialogKey);

begin

if (Focused or Windows.IsChild(Handle, Windows.GetFocus))

and

(Message.CharCode = VK_TAB) and (GetKeyState(VK_CONTROL) < 0) then

begin

if GetKeyState (VK_SHIFT) 00 then

CurrentField := (CurrentField -1+4) mod 4

else

CurrentField := (CurrentField + 1) ir.oci 4; Message.Result := 1;

end else

inherited; end; }

function TCustomlPEdit.GetIP(Index: Integer): Byte;

 begin

SendMessage

(Handle,IPM_GETADDRESS,0,longint(@FipAddress));

case Index of

1 : Result := FIRST_IPADDRESS(FipAddress);

2 : Result := SECOND_IPADDRESS(FipAddress) ;

3 : Result := THIRD_IPADDRESS(FipAddress);

4 : Result := FOURTH_IPADDRESS(FipAddress); else Result := 0;

end;

 end;

procedure TCustomlPEdit.SetIP(Index: Integer; Value: Byte);

 begin

 case Index of

1: FIPAddress := FIPAddress AND $FFFFFF or DWORD(Value) shl 24;

2: FIPAddress := FIPAddress AND $FFOOFFFF or DWORD(Value) shl 16;

3: FIPAddress := FIPAddress AND $FFFFOOFF or DWORD(Value) shl 8;

4: FIPAddress := FIPAddress AND $FFFFFFOO or DWORD(Value);

else Exit;

 end;

SendMessage(Handle, IPM_SETADDRESS, 0, FIPAddress);

end;

function TCustomlPEdit.GetMinIP(Index: Integer): Byte; begin if (Index<0) or (Index>3) then

Result := 0

else

Result := LoByte(FIPLimits[Index]);

 end;

procedure TCustomlPEdit.SetMinIP(Index: Integer; Value: Byte);

begin

if (Index<0) or (Index>3)

 then Exit;

FIPLimits[Index] := MAKEIPRANGE(HiByte(FIPLimits[Index]), Value);

SendMessage(Handle, IPM_SETRANGE, Index, FIPLimits[Index]);

 end;

function TCustomlPEdit.GetMaxIP(Index: Integer): Byte; begin if (Index<0) or (Index>3)

then

Result := 0

else

Result := HiByte(FIPLimits[Index]);

 end;

procedure TCustomlPEdit.SetMaxIP(Index: Integer; Value: Byte);

 begin

if (Index<0) or (Index>3) then Exit;

FIPLimits[Index] := MAKEIPRANGE(Value, LoByte(FIPLimits[Index]));

SendMessage(Handle, IPM_SETRANGE, Index, FIPLimits[Index]);

 end;

procedure TCustomlPEdit.Clear,

 begin

SendMessage(Handle, IPM_CLEARADDRESS, 0, 0);

end;

function TCustomlPEdit.IsBlank: boolean;

 begin

Result:= SendMessage(Handle, IPM_ISBLANK, 0, 0) = 0;

end;

procedure TCustomlPEdit.SetCurrentField(Index: Integer);

begin

if (Index<0) or (Index>3)

 then Exit;

FCurrentField := Index;

SendMessage(Handle, IPM_SETFOCUS, wParam(FCurrentField), 0) ;

 end;

function TCustomlPEdit.IPDwordToString(dw: DWORD): string;

 begin

Result := Format('%d.%d.%d.%d',

[FIRST_IPADDRESS(dw),

SECOND_IPADDRESS(dw),

THIRD_IPADDRESS(dw),

FOURTH_IPADDRESS(dw)]);

 end;

function TCustomlPEdit.IPStringToDword(s: string): DWORD;

var i,j : Integer;

NewAddr, Part : DWORD;

begin

NewAddr := 0;

try

i := 0; repeat

j := PosC. ', s); if j<=l then if i<3 then

Abort else

Part := StrToInt(s) else

Part := StrToInt(Copy(s, I, j-1));

 if Part>255 then Abort; Delete(s, 1, j);

NewAddr := (NewAddr shl 8) or Part;

Inc(i);

until i>3;

Result := NewAddr;

//Windows.MessageBox(0, pChar(IntToHex(FIPAddress, 8)), '', MB_Ok);

except end;

end;

function TCustomlPEdit.GetlPString: string;

 begin

SendMessage(Handle,IPM_GETADDRESS, 0, longint(SFIPAddress));

Result := IpDwordToString(FIPAddress);

end;

procedure TCustomlPEdit.SetlPString(Value: string);

 begin

FIPAddress := IPStringToDword(Value);

SendMessage(Handle, IPM_SETADDRESS, 0, FIPAddress);

end;

procedure Register;

begin

RegisterComponents('Samples', [TIPEdit]);

end;

end.

Для удобства пользования полезно было бы добавить к компоненту CustomiPEdit задание диапазона для каждого из четырех составляющих и средства преобразования текстовой строки в двоичный адрес. Но это уже совсем другая история, к библиотеке ComQ132 отношения не имеющая.
